FFC排線是一種柔軟的扁平狀的線纜，F(xiàn)FC排線的PIN位和間距大小有很多，F(xiàn)FC排線是為了讓聯線變得更加方便，這可以使得電子產品的體積大幅度地減少，幫助商家提高生產的效率，還可以幫助廠家減少生產成本。FFC排線最適合放在電子產品的主板和它們的移動部件的中間，PCB板之間以及作為電子設備之間的數據的傳輸線。因此，F(xiàn)FC排線被廣泛用于各種類型的打印機 、 掃描儀、復印機、 音響、繪圖儀、 電視機 等電器設備 和它們的主板之間的信號傳輸線和連接線，在當代的科技時代，是隨處可見的。

　FFC連接器具有優良的柔韌性，可以靈活地運用到各個場合上，并且可以自由地折疊和彎曲，做千萬次的滑動都不成問題。不僅如此，F(xiàn)FC排線連接器使用方便，體積也十分小巧，配線程序十分簡單易懂，每個人都可以自行操作。

　　FFC排線在生產中帶來的便捷性

ffc排線體積小、重量輕，ffc排線板最初的設計是用於替代體積較大的線束導線。在目前的接插（cutTIng-edge）電子器件裝配板上，ffc排線通常是滿足小型化和移動要求的唯一解決方法。ffc排線（有時稱作撓性印制線路）是在聚合物的基材上蝕刻出銅電路或印制聚合物厚膜電路。對於既薄又輕、其結構緊湊復雜的器件而言，其設計解決方案包括從單面導電線路到復雜的多層三維組裝。ffc排線的總重量和體積比傳統的圓導線線束方法要減少70［%］。ffc排線還可以通過使用增強材料或襯板的方法增加其強度，以取得附加的機械穩定性。

　　FFC排線的標準

FFC排線的標準包括以下幾個方面：PIN數、FFC排線間距、FFC排線內部的導體的尺寸、排線裸線的長度、補強板的長度等。

1、FFC排線PIN位的范圍在20-100之間；

2、FFC排線的間距有七個標準：0.3mm，0.5mm，0.8mm，1.0mm，1.25mm，1.27mm，2.54mm；

3、FFC排線內部的導體的尺寸有八個標準：0.035*0.3mm，0.05*0.5mm，0.05*0.7mm，0.05*1.0mm，0.1*0.5mm，0.1*0.7mm，0.1*0.8mm，0.1*1.6mm；

4、FFC排線的螺線長度范圍為3-10mm；

5、FFC排線的補強板長度為3.5-20mm。

　　FFC排線的5大優勢講解

1、ffc排線具有更高的裝配牢靠性和質量。ffc排線削減了內連所需的硬體，如傳統的電子封裝上常用的焊點、中繼線、底板線路及線纜，使ffc排線可以供應更高的裝配牢靠性和質量。由于復雜的多個系統所構成的傳統內連硬體在裝配時，易呈現較高的元件錯位率。

2、ffc排線可移動、彎曲、扭轉而不會損壞導線，可以遵從不同形狀和特殊的封裝尺寸。其僅有的限制是體積空間問題。由于可以承受數百萬次的動態彎曲，ffc排線可很好地適用於連續運動或定期運動的內連系統中，成為最終產品功能的一部分。剛性PCB上的焊點受熱機械應力的作用，在數百次的回圈后便會失效。EECX Electronic的產品經理Andy說：“要求電信號/電源移動，而形狀系數/封裝尺寸較小的某些產品都獲益于ffc排線。

3、ffc排線體積小、分量輕，灰ffc排線板開始的設計是用于替代體積較大的線束導線。在當前的接插（cutTIng-edge）電子器件裝配板上，ffc排線凡間是知足小型化和挪動要求的獨一處理辦法。ffc排線（有時稱作撓性印制線路）是在聚合物的基材上蝕刻出銅電路或印制聚合物厚膜電路。關于既薄又輕、其構造緊湊復雜的器件而言，其設計處理方案包羅從單面導電線路到復雜的多層三維組裝。ffc排線的總分量和體積比傳統的圓導線線束辦法要削減70%。ffc排線還可以經過運用加強資料或襯板的辦法添加其強度，以獲得附加的機械不變性。

4、ffc排線具有優秀的電功能、介電功能、耐熱性。優越的散熱功能使元器件易于降溫；較高的玻璃轉化溫度或熔點使得元件在更高的溫度下優越運轉。

5、ffc排線可挪動、彎曲、改變而不會損壞導線，可以服從分歧外形和非凡的封裝尺寸。其僅有的限制是體積空間問題。因?yàn)榭梢越邮軘?shù)百萬次的動態彎曲，ffc排線可很好地適用于延續活動或按期活動的機內連接系統中。

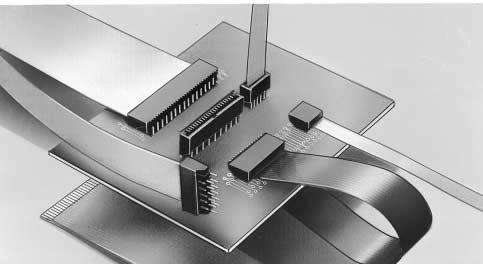

　　FFC排線連接器的應用

目前廣泛應用于各種打印機打印頭和主板之間的連接，繪圖儀、掃描儀、復印機、音響、液晶電器、傳真機、各種影碟機等產品的信號傳輸及板板連接。在現代電器設備中，幾乎無處在。

常用型號：

A型：兩端連接且補強板粘貼在絕緣膠紙上；

B型：補強板交叉直接粘貼在絕緣膠紙上；

C型：兩端補強板直接粘貼在導體上；

D型：兩端補強板交叉直接粘貼在導體上；

E型：一端補強板貼在絕緣膠紙上，另一端直接焊錫；

F型：兩端補強板直接貼在絕緣膠紙上，內部一半剝離；

G型：兩端直接焊錫。
